文丘里喷射输送
下一条:已经没有了
上一条:已经没有了
产品概况
应用案例
产品介绍:
文丘里喷射器采用由鼓风机或者空压缩机产生的正压空气流经喷射器时产生吸力,抽吸走位于喷射器上方的物料,并使之在正压气动输送系统中输送粉体、颗粒及散装物料。在输送过程中,文丘里喷射器推压固体物料与空气的混合物,由此提供足够的压力来弥补下流管道的压力降。
产品特点:
1、无回气

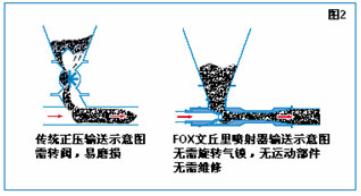

传统的气力输送系统所采用的旋转阀多有回气。如果输送的物料是非常细的或易磨损的,回气可造成下料不畅以及磨损问题,产生高的维修费用,导致低输送性能及粉尘飞扬。文丘里喷射器与传统转阀相比,最大优点在于无回气,部件不易磨损,无需维修(见图2)
2、无机械运动部件
文丘里喷射器无任何机械运动部件,无需维修。
3、型号参数:
● 标准型尺寸:DN25 – 200mm
● 材质:不锈钢304,不锈钢316,碳钢,陶瓷内衬,镍铬合金Inconel,蒙乃尔Monel,哈氏合金Hastelloy等
● 卫生/CIP清洗型:DN25 – 100 mm
● 陶瓷内衬的喷射器:DN38 – DN150mm
● 连接方式:NTP,BSP,法兰等
4、特殊结构的文丘里喷射器
陶瓷内衬的文丘里喷射器
易磨损性物料能造成旋转阀的过度磨损最终导致停止生产。FOX陶瓷内衬与工具钢内衬的喷射器可输送极其磨损性物料,保证长工作时间及很高的可靠性。
卫生级文丘里喷射器
制药及食品行业要求设备符合卫生标准,FOX已设计出符合CIP清洗要求的喷射器。材质采用304/316不锈钢,内表面抛光处理。该装置也经常被用于如输送调色剂,颜料等物料,每批料完成后进行CIP清洗保证产品间不交叉污染。
安装方式

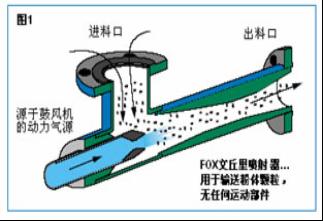

喷射器安装使用见图二有三种连接口(见图1):
产品应用
文丘里喷射器无任何运动部件,无需维修, 常用来取代旋转阀,消除回气及磨损。尤其适合处理易磨损物料如塑料颗粒、石英粉末等及高温物料如水泥窑灰、热矿石粉末等。
● 建筑业:石膏灰,浮石粉,水泥行业
● 非金属:陶瓷,玻璃,石英,硅石,云母
● 环保及污染控制:活性炭,碳酸钠,吸附剂
● 食品:糖,盐,香料,奶粉,咖啡豆等
● 金属:铝粉,铁粉,金属粉,镍矿石(600℃)
● 塑料:注塑机的塑料颗粒,塑料薄片
● 电力/焚烧:焦炭,吸附剂,活性炭,抑制炉渣产生的 助剂,碳酸钙
材料整理中. . .
产品概述
技术参数
安装示意图
现场案例
材料整理中. . .
产品介绍:
文丘里喷射器采用由鼓风机或者空压缩机产生的正压空气流经喷射器时产生吸力,抽吸走位于喷射器上方的物料,并使之在正压气动输送系统中输送粉体、颗粒及散装物料。在输送过程中,文丘里喷射器推压固体物料与空气的混合物,由此提供足够的压力来弥补下流管道的压力降。
产品特点:
1、无回气
传统的气力输送系统所采用的旋转阀多有回气。如果输送的物料是非常细的或易磨损的,回气可造成下料不畅以及磨损问题,产生高的维修费用,导致低输送性能及粉尘飞扬。文丘里喷射器与传统转阀相比,最大优点在于无回气,部件不易磨损,无需维修(见图2)
2、无机械运动部件
文丘里喷射器无任何机械运动部件,无需维修。
3、型号参数:
● 标准型尺寸:DN25 – 200mm
● 材质:不锈钢304,不锈钢316,碳钢,陶瓷内衬,镍铬合金Inconel,蒙乃尔Monel,哈氏合金Hastelloy等
● 卫生/CIP清洗型:DN25 – 100 mm
● 陶瓷内衬的喷射器:DN38 – DN150mm
● 连接方式:NTP,BSP,法兰等
4、特殊结构的文丘里喷射器
陶瓷内衬的文丘里喷射器
易磨损性物料能造成旋转阀的过度磨损最终导致停止生产。FOX陶瓷内衬与工具钢内衬的喷射器可输送极其磨损性物料,保证长工作时间及很高的可靠性。
卫生级文丘里喷射器
制药及食品行业要求设备符合卫生标准,FOX已设计出符合CIP清洗要求的喷射器。材质采用304/316不锈钢,内表面抛光处理。该装置也经常被用于如输送调色剂,颜料等物料,每批料完成后进行CIP清洗保证产品间不交叉污染。
安装方式
喷射器安装使用见图二有三种连接口(见图1):
产品应用
文丘里喷射器无任何运动部件,无需维修, 常用来取代旋转阀,消除回气及磨损。尤其适合处理易磨损物料如塑料颗粒、石英粉末等及高温物料如水泥窑灰、热矿石粉末等。
● 建筑业:石膏灰,浮石粉,水泥行业
● 非金属:陶瓷,玻璃,石英,硅石,云母
● 环保及污染控制:活性炭,碳酸钠,吸附剂
● 食品:糖,盐,香料,奶粉,咖啡豆等
● 金属:铝粉,铁粉,金属粉,镍矿石(600℃)
● 塑料:注塑机的塑料颗粒,塑料薄片
● 电力/焚烧:焦炭,吸附剂,活性炭,抑制炉渣产生的 助剂,碳酸钙
